FIELD CBR LAPANGAN

APA ITU ALAT FIELD CBR LAPANGAN?

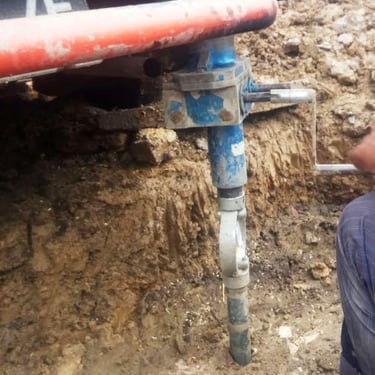

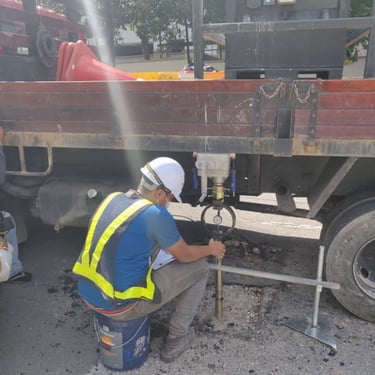

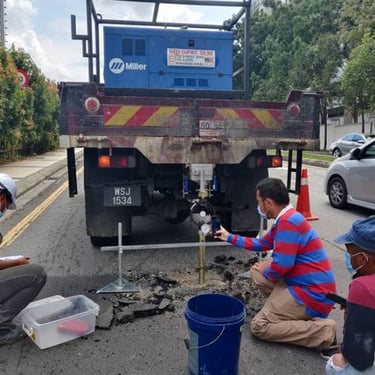

Alat Field CBR (California Bearing Ratio) Lapangan adalah peralatan uji yang digunakan untuk menentukan daya dukung tanah secara langsung di lokasi proyek (in-situ).

Tujuan utama pengujian ini adalah untuk mengetahui seberapa kuat tanah mampu menahan beban, terutama sebagai dasar perencanaan perkerasan jalan, landasan pacu, dan konstruksi timbunan.

Berbeda dengan uji laboratorium, Field CBR Test memberikan hasil yang lebih realistis karena dilakukan langsung di lapangan dengan kondisi tanah sebenarnya, tanpa gangguan proses pengambilan sampel.

Hasil pengujian CBR lapangan dinyatakan dalam persen (%) dan dibandingkan dengan nilai standar CBR batu pecah. Semakin tinggi nilai CBR, semakin baik kemampuan tanah dalam menahan beban kendaraan dan struktur di atasnya.

------------------------------------------------------------

KOMPONEN UTAMA ALAT FIELD CBR LAPANGAN

1. Jack Hidrolik (Hydraulic Jack) – alat utama untuk memberikan beban tekan ke permukaan tanah.

2. Load Gauge (Pressure Gauge) – berfungsi untuk mengukur besarnya tekanan yang diberikan pada tanah.

3. Penetration Piston (Penetrasi Batang Baja) – digunakan untuk menekan permukaan tanah secara bertahap.

4. Dial Gauge – alat pengukur untuk mengetahui besar penetrasi (pergerakan piston) dengan ketelitian tinggi.

5. Tripod atau Frame Penyangga – rangka baja yang menjadi dudukan sistem pengujian.

6. Proving Ring – berfungsi mengonversi tekanan hidrolik menjadi satuan gaya (kg atau kN).

7. Pelat Beban dan Alat Penyeimbang – digunakan untuk menahan sistem uji agar tetap stabil selama proses pengukuran.

------------------------------------------------------------

CARA PENGGUNAAN ALAT FIELD CBR LAPANGAN

1. Persiapan Lokasi Uji

Pilih lokasi uji yang mewakili kondisi tanah lapangan. Ratakan permukaan tanah dan pastikan bebas dari material lepas seperti batu atau akar.

2. Pemasangan Peralatan

- Pasang pelat beban di atas permukaan tanah.

- Letakkan jack hidrolik dan sistem penetrasi di posisi tegak lurus terhadap permukaan tanah.

- Hubungkan dial gauge untuk mencatat pergerakan penetrasi piston.

3. Proses Pengujian

- Berikan beban awal kecil agar alat stabil dan memastikan kontak penuh antara piston dan tanah.

- Lakukan penetrasi dengan kecepatan konstan, umumnya 1,25 mm per menit.

- Catat pembacaan gaya (load) pada saat penetrasi mencapai 0,625 mm; 1,25 mm; 2,5 mm; 5,0 mm; 7,5 mm; 10,0 mm; dan 12,5 mm.

4. Pencatatan dan Penghitungan

- Hasil pembacaan gaya dan penetrasi dicatat dalam tabel data.

- Nilai CBR (%) dihitung dari perbandingan antara beban penetrasi pada tanah lapangan dan beban standar pada kedalaman yang sama.

5. Pengulangan Uji

- Uji dapat diulang pada beberapa titik di lokasi proyek untuk memastikan konsistensi hasil.

------------------------------------------------------------

PERHITUNGAN FIELD CBR

Rumus perhitungan nilai CBR adalah:

CBR (%) = (P / Ps) × 100

Keterangan:

P = Beban penetrasi tanah lapangan (kg/cm²)

Ps = Beban penetrasi standar (kg/cm²)

Nilai standar Ps umumnya:

- 2,5 mm penetrasi = 70 kg/cm²

- 5,0 mm penetrasi = 105 kg/cm²

Dari hasil perhitungan tersebut, nilai CBR pada penetrasi 2,5 mm dan 5,0 mm dibandingkan. Nilai tertinggi yang digunakan sebagai hasil akhir uji.

------------------------------------------------------------

KESIMPULAN

Alat Field CBR Lapangan merupakan peralatan penting dalam pengujian tanah untuk mengetahui kekuatan daya dukung lapisan tanah dasar secara langsung.

Uji ini membantu menentukan ketebalan lapisan perkerasan jalan, kualitas timbunan, dan kestabilan pondasi.

Hasil uji yang akurat dari Field CBR sangat berpengaruh terhadap efisiensi desain struktur dan umur layanan konstruksi.

------------------------------------------------------------
